钢绞线

本产品主要用于铁路、公路、高架桥、多层工业建筑等混凝土结构的辅助补强绞线，已广泛应用于国内主要的铁路、公路和建筑。

所属分类：

钢绞线

主要生产金属制品行业，镀锌铁丝普线，热镀高锌，改拔丝，锌铝合金丝，排钉线，蔬菜大棚高锌，镀锌弹簧钢丝，镀铜钢丝，镀铜铁丝，碳素弹簧钢丝，镀紫铜铁丝钉线，胎圈钢丝，清洁球压扁丝，热镀锌铁丝，钢纤维等等为主

产品咨询：

18202208566

相关产品

产品留言

产品描述

产品介绍

　　预应力混凝土用钢绞线、钢丝主要执行国家标准GB/T5224、GB/T5223、美国标准ASTMA416、ASTMA421、英国标准BS5896、日本标准JISG3536、国际标准ISO934、韩国标准KSD7002、欧洲标准EN10138、马来西亚标准MS1138: PART4:2007、澳大利亚/新西兰标准AS/NZS4672或按双方商定的技术协议供货，以下为商品的主要规格及技术参数。

一、预应力混凝土用钢绞线

　　该产品主要用于预应力混凝土结构配筋用。如大跨度铁路和公路的桥梁、吊车梁、岩土锚固工程、多层工业厂房等。产品已广泛应用到国内各大铁路、公路、建筑工程当中。

预应力混凝土用钢绞线

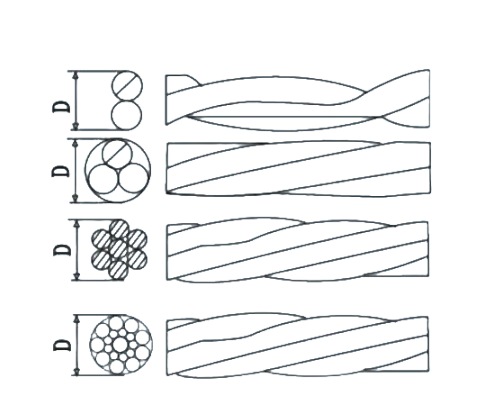

产品系列	产品名称	公称直径mm	形状
预应力混凝土用钢绞线系列	1x2预应力钢绞线	6.0;8.0;10.0 12.0;14.0
	1x3预应力钢绞线	6.45;8.60; 10.75;12.90;15.05
	1x7预应力钢绞线 (普通及低松弛级)	9.0:12.0;12.7 15.0:15.20;15.24 15.70;1 7.80 18.90;21.60
	1x9S预应力钢绞线	21.8;28.6

预应力钢绞线技术要求

1.钢绞线技术参数-国家标准《GB/T5224-2014》

1x7结构钢绞线尺寸及允许偏差公称横截面面积、每米理论重量

钢绞线结构	公称直径/mm	直径允许偏差/mm	钢绞线公称截面积/mm²	每米理论重量/(g/m)	中心钢丝直径do加大范围1%不小于
1X7	9.50 (9.53)	+0.30 -0.15	54.8	430	2.5
	11.10 (11.11)	+0.30 -0.15	74.2	582
	12.70	+0.40 -0.15	98.7	775
	15.20 (15.24)		140	1101
	15.70		150	1178
	17.80 (17.78)		191 (189.7)	1500
	18.90		220	1727
	21.60		285	2237
1X71	12.70	+0.40 -0.15	98.7	775
1X71	15.20 (15.24)	+0.40 -0.15	140	1101
(1X7)C	12.70	+0.40 -0.15	112	890
	15.20 (15.24)		165	1295
	1800		223	1750
注：可按括号内规格供货

1×19结构钢绞线尺寸及允许偏差、公称横截面面积、每米理论重量

钢绞线结构	公称直径/mm	直径允许偏差/mm	钢绞线公称截面积/mm²	每米理论重量/(g/m)	中心钢丝直径do加大范围1%不小于
1X19S (1+9+9)	21.8	+0.40 -0.15	313	2482
1X19S (1+9+9)	28.6	+0.40 -0.15	532	4229

1×2结构钢绞线尺寸及允许偏差、公称横截面面积、每米理论重量

钢绞线结构	公称直径/mm		钢绞线直径允许偏差/mm	钢绞线参考截面积/mm²	每米钢绞线参考质量/(g/m)
钢绞线结构	钢绞线直径/mm	钢丝直径/mm	钢绞线直径允许偏差/mm	钢绞线参考截面积/mm²	每米钢绞线参考质量/(g/m)
1×2	5.00	2.50	+0.15 -0.05	9.82	77.1
	5.80	2.90	+0.15 -0.05	13.2	104
	8.00	4.00	+0.25 -0.10	25.1	197
	10.00	5.00		39.3	309
	12.00	6.00		56.5	444

1×3结构钢绞线尺寸及允许偏差、公称横截面面积、每米理论重量

钢绞线结构	公称直径/mm		钢绞线测量尺寸/mm	测量尺寸A允许偏差/mm/mm	钢绞线参考截面积/mm²	每米钢绞线参考质量/(g/m)
钢绞线结构	钢绞线直径/mm	钢丝直径/mm	钢绞线测量尺寸/mm	测量尺寸A允许偏差/mm/mm	钢绞线参考截面积/mm²	每米钢绞线参考质量/(g/m)
1×3	6.20	2.90	5.41	+0.15 -0.05	19.8	155
	6.50	3.00	5.60	+0.15 -0.05	21.2	166
	8.60	4.00	7.46	+0.20 -0.10	37.7	296
	8.74	4.05	7.56		38.6	303
	10.80	5.00	9.33		58.9	462
	12.90	6.00	11.20		84.8	666
1×3l	8.70	4.04	7.54		38.5	302

1x7结构钢绞线力学性能

结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN≥	整根钢绞线最大力的最大值/kN≤	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	应力松弛性能
结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN≥	整根钢绞线最大力的最大值/kN≤	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	初始负荷相当于实际最大力的百分数	1000h应力松弛率/%≤
1X7	9.50 (9.53)	1860	102	113	89.8	所有规格 3.5	所有规格 70 80	所有规格 2.5 4.5
	11.10 (11.11)		138	153	121
	12.70		184	203	162
	15.20 (15.24)		260	288	229
	15.70		279	309	246
	17.80 (17.78)		355	391	311
	18.90		409	453	360
	21.60		530	587	466
	9.50 (9.53)	1960	107	118	94.2
	11.10 (11.11)		145	160	128
	12.70		193	213	170
	15.20 (15.24)		274	302	241
	18.90	1820	400	444	352
	15.70	1770	266	296	234
	21.60	1770	504	561	444
1X7I	12.70	1860	184	203	162
1X7I	15.20 (15.24)	1860	260	288	229
(1X7)C	12.70	1860	208	231	183
	15.20 (15.24)	1820	300	333	264
	18.00	1720	384	428	338

1x19结构钢绞线力学性能

结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN≥	整根钢绞线最大力的最大值/kN≤	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	应力松弛性能
							初始负荷相当于实际最大力的百分数	1000h应力松弛率/%≤
1X19S (1×19+9)	21.8	1860	583	645	513	3.5	70 80	2.5 4.5
	28.6		990	1096	854
适用于矿山支护的1×19结构的钢绞线松弛率不做要求。

1x2结构钢绞线力学性能

结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN	整根钢绞线最大力的最大值/kN	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	应力松弛性能
结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN	整根钢绞线最大力的最大值/kN	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	初始负荷相当于实际最大力的百分数	1000h应力松弛率/%≤
1X2	5.00	1720	16.9	18.9	14.9	所有规格 3.5	所有规格 70 80	所有规格 2.5 4.5
	5.80		22.7	25.3	20.0
	8.00		43.2	48.2	38.0
	10.00		67.6	75.5	59.5
	12.00		97.2	108	85.5
	5.00	1860	18.3	20.2	16.1
	5.80		24.6	27.2	21.6
	8.00		46.7	51.7	41.1
	10.00		73.1	81.0	64.3
	12.00		105	116	92.5

1x3结构钢绞线力学性能

结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN≥	整根钢绞线最大力的最大值/kN≤	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	应力松弛性能
结构	公称直径/mm	公称抗拉强度(Rm/MPa)	整根钢绞线最大力/kN≥	整根钢绞线最大力的最大值/kN≤	0.2%屈服力/kN≥	最大力总伸长率 (Lo≥500mm)/%≥	初始负荷相当于实际最大力的百分数	1000h应力松弛率/%≤
1X3	6.20	1720	34.1	38.0	30.0	所有规格 3.5	所有规格 70 80	所有规格 2.5 4.5
	6.50		36.5	40.7	32.1
	8.60		64.8	72.4	57.0
	10.80		101	113	88.9
	12.90		146	163	128
	6.20	1860	36.8	40.8	32.4
	6.50		39.4	43.7	34.7
	8.60		70.1	77.7	61.7
	8.74		71.8	79.5	63.2
	10.80		110	121	96.8
	12.90		158	175	139

⒉钢绞线技术参数-韩国标准（KSD7002 )

钢绞线类型	公称直径(mm)	允许偏差(mm)	截面积(mm²)	每米钢绞线参考质量(g/m)	抗拉强度不小于(Rm/MPa )	破断拉力(Fm/kN)	规定非比例延伸力不小于(Fp0.2/kN)	伸长率不小于(Agt/%)	应力松弛性能
									初始负荷相当于公称最大力的百分数	1000h松弛率不大于
SWPC7BN SWPC7BL	9.50	+0.40 -0.20	54.84	432	1860	102	86.8	所有规格 All specifications 3.5%	所有规格 AIl specifications 60% 70% 80%	所有规格 AIl specifications 1.0% 2.5% 4.5%
	11.10		74.19	580		138	118
	12.70		98.71	774		183	156
	15.20		138.7	1101		261	222

3.钢绞线技术参数-美国材料与试验协会标准(ASTM A416)

级别	公称直径(mm)	允许偏差(mm)	参考截面积(So/mm²)	每1000m理论重量(Kg/1000m)	最小破断力	1%伸长时的最小载荷(KN)	伸长率 Lo≥610mm(%)	1000h松弛率(初始负荷70%公称最大力)不大于
级别	公称直径(mm)	允许偏差(mm)	参考截面积(So/mm²)	每1000m理论重量(Kg/1000m)	最小破断力	1%伸长时的最小载荷(KN)	伸长率 Lo≥610mm(%)	低松弛	普通松弛
250 [1725]	9.53	±0.40	5161	405	89.0	80.1	3.5	2.5	3.5
	11.11		69.68	548	120.1	108.1
	12.70		92.90	730	160.1	144.1
	15.24		139.35	1094	240.2.	216.2
270 [1860]	9.53	+0.65 -0.15	5484	432	102.3	92.1
	11.11		74.19	582	137.9	124.1
	12.70		98.71	775	183.7	165.1
	15.24		140.00	1102	260.7	234.6

4.英国标准(BS5896)

钢绞线类型	公称直径(mm)	允许偏差(mm)	截面积(mm²)	每1000m理论重量(kg)	抗拉强度	规定特性值断裂载荷	规定特性值0.1%屈服载荷	1%伸长率时的载荷	最大载荷时的最小伸长率	松弛值
										60%	70%	80%
标准7丝	9.3	+0.3	52	408	1770	92	78	81	3.5	1.0	2.5	4.5
		-0.15
	11	-0.3	71	557	1770	125	106	110	3.5	1.0	2.5	4.5
		-0.15
	12.5	+0.4	93	730	1770	164	139	144	3.5	1.0	2.5	4.5
		-0.2
	15.2	+0.4	139	1090	1670	232	197	204	3.5	1.0	2.5	4.5
		-0.2
标准7丝	9.6	+0.3	55	432	1860	102	87	90	3.5	1.0	2.5	4.5
		-0.15
	11.3	-0.3	75	590	1860	139	118	122	3.5	1.0	2.5	4.5
		-0.15
	12.9	+0.4	100	785	1860	186	158	163	3.5	1.0	2.5	4.5
		-0.2
	15.7	+0.4	150	1180	1770	265	225	233	3.5	1.0	2.5	4.5
		-0.2
模拔7丝	12.7	+0.4	112	890	1860	209	178	184	3.5	1.0	2.5	4.5
		-0.2
	15.2	+0.4	165	1295	1820	300	255	264	3.5	1.0	2.5	4.5
		-0.2
	18	+0.4	223	1750	1700	380	323	334	3.5	1.0	2.5	4.5
		-0.2

5.日本标准(JIsG3536)

钢号	公称直径(mm)	允许偏差(mm)	截面积(mm²)	每1000m理论重量(kg)	抗拉荷载(≥KN)	0.2%永久伸长时的载荷(≥KN)	伸长率(%)	松弛值(%)
SWPR7A	9.3		51.61	405	88.8	75.5	3.5	2.5
	10.8		69.68	546	120	102	3.5	2.5
	12.4		92.901	729	160	136	3.5	2.5
	15.2		38.70	1101	240	204	3.5	2.5
SWPR7B	9.5		5484	432	102	86.8	3.5	2.5
	11.1		74.19	580	138	118	3.5	2.5
	12.7		98.71	774	183	156	3.5	2.5
	15.2		138.70	1101	261	222	3.5	2.5

6.澳大利亚标准（AS/NZS4672 )

钢绞线类型	公称直径(mm)	截面积(mm²)	每1000m理论质量		抗拉强度	最小破断力(KN)	规定特征值0.1%屈服载荷	规定特征值0.2%屈服载荷	伸长率(%)	松弛值
钢绞线类型	公称直径(mm)	截面积(mm²)	公称值(kg)	允许偏差%	抗拉强度	最小破断力(KN)	规定特征值0.1%屈服载荷	规定特征值0.2%屈服载荷	伸长率(%)	70%	80%
一般 7股	9.3	51.6	405	+4/-2	1720	88.8	72.8	75.4	3.5	2.5	3.5
	9.5	55.0	432		1850	102	83.6	86.6
	11.1	73.9	580		1870	138	113	117
	12.4	92.9	729		1720	160	131	136
	12.7	98.6	774		1870	184	151	156
	12.9	100	785		1840	186	158	165
	15.2	140	1101		1790	250	205	212
	15.2	140	1101		1860	261	214	222
	18.0	190	1492		1780	338	277	287
	18.0	190	1492		1850	353	289	300

7.马来西亚标准（MS1138:PART4)

钢绞线类型	公称直径(mm)	截面积(mm²)	每1000m理论质量		抗拉强度	最小破断力(KN)	规定特征值0.1%屈服载荷	规定特征值0.2%屈服载荷	伸长率(%)	松弛值
			公称值(kg)	允许偏差%						70%	80%
一般 7股	9.5	54.8	432	+4/-2	1860	102	83.6	86.6	3.5	2.5	4.5
	12.7	98.7	774		1860	184	151	156
	15.2	139	1101		1860	259	212	220

无
